Jak správně rozlišit LPC II

Kategorie
  • ECM Furnaces
  • Technologie
Štítky

Tak už jsem se dozvěděli, proč to někdy funguje a někdy ne. Protože jsem s LPC začal již za totáče, v ZEZ VVZ Liberec, i mě to fungovalo. Jenže na pár kusech. Jiná situace ale je, když musíme dělat efektivní vsázky. Tedy se spoustou železa ve vsázce. To už začíná být umění. Snad i proto ALD a ECM se prodrali do špičky v automobilovém průmyslu. Např. ECM má ve Ford Motor Company’s Sharonville, Ohio Transmission Facility, 64 cementačních komor s 20 bar kalení v dusíku, nebo v GKN Driveline in Newton, North Carolina, 39 dalších komor s kalením ve 20 bar dusíku.

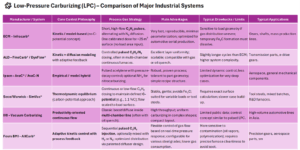

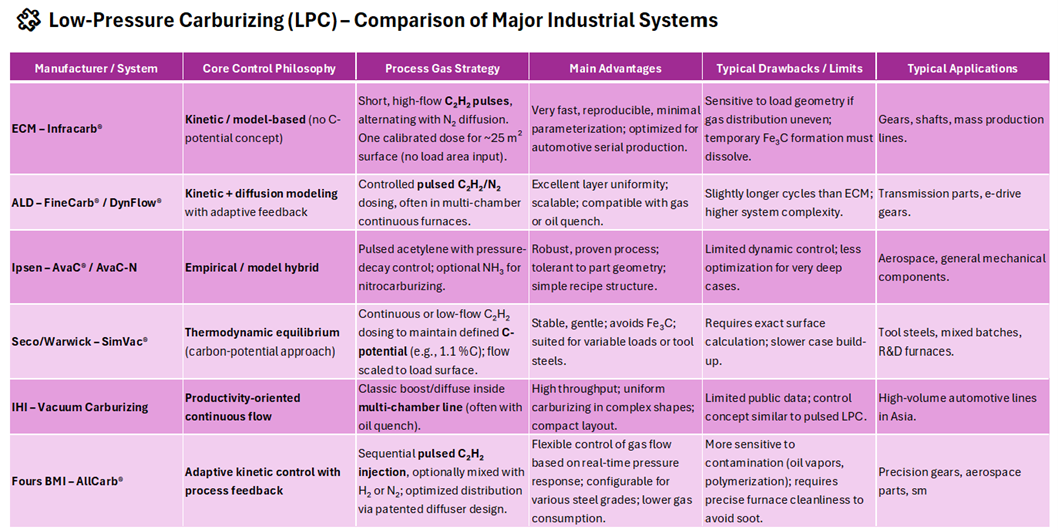

Pokusil jsem se sestavit porovnání jednotlivých dodavatelů LPC z hlediska řízení procesu. A tady je výsledek.

Protože osobně mám zmapované jen ECM a SecoWarwick, u ostatních se musím nechat unášet buď publikovaným informacemi anebo svými osobními zážitky. Ve výčtu nejsou čínské firmy SAMT a Fulcrum.

V každém případě, to, co jsem publikoval v první části má svoje opodstatnění. Tajemství je v řízení atmosféry. ECM vzhledem k své filozofii má unikátní vlastnost v tom, že nepotřebuji znát plochu vsázky, neřídím parciální tlak uhlíku ale uhlíkový tok, a mám nejlepší předpoklady pro vysoký gradient mezi atmosférou a povrchem. Proces tedy bude rychlý, a spolehlivý i pro velké vsázky s velkou plochou do 25 m2.

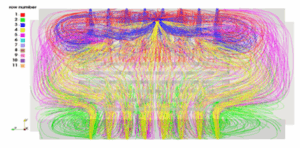

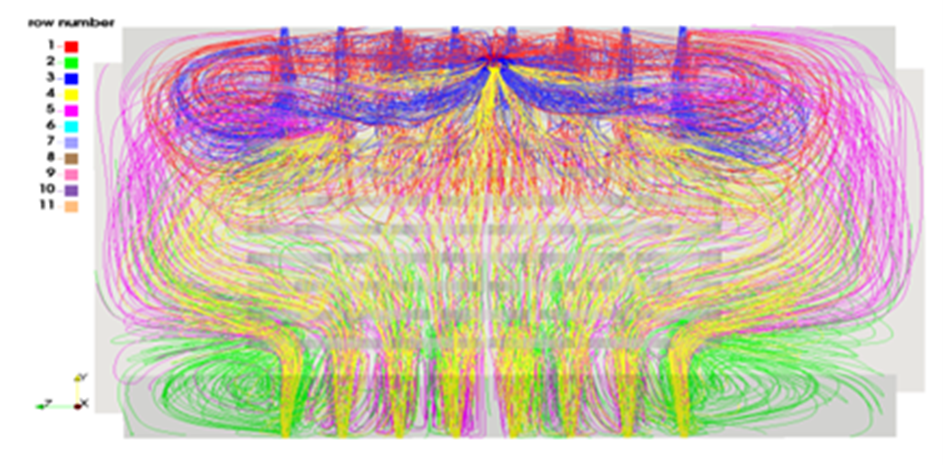

Protože ale uhlíkový potenciál musím mít stejný v celém objemu pece, vstup plynu musí tomu odpovídat. Abych cementoval rovnoměrně, kromě toho, že potřebuji desítky trysek v komoře, potřebuji i jejich tvar. Důležitá je rychlost plynu a to, jestli jsem v oblasti laminárního nebo turbulentního proudění, a celkový tlak. Regulace tlaku plynu by měla být +/-0,05 mbar. Pulsy delší jak 120 s nemají smysl, za tuto dobu dojde k nasycení povrchu oceli tak, že bude nulový gradient mezi atmosférou a povrchem vsázky. Umělecké ztvárnění proudění acetylénu v topné komoře je na obrázku.

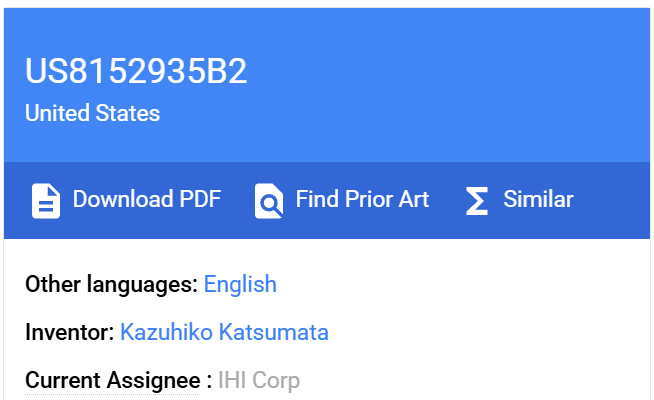

I když IHI nazývá svůj systém „continuous vacuum carburizing“, stejně jako všichni ostatní používá systém sytící a difuzní periody. To lze najít i v těchto patentech. Ten výraz tedy má asi jiný význam, než se nám jeví. Do IHI ve Wiltenu mne nepustili, tak k tomu nemám více co říct. To, že to funguje, nelze zpochybňovat.

Tak tolik ke druhé kapitole. V té třetí přidám ještě zbytek poznatků, ty se ale budou týkat spíše zanášení pece fyzikální kontaminací.

Jiří Stanislav

3. listopadu 2025
